Ampoules
à Led calandre ou
pour phares d’origine
ELUCK2 |
 |
Ampoules à
6 Leds Génération III à placer dans les optiques des
phares d’origine, dans les ajours des calandres, également facilité
d’encastrement (un trou de 25 mm de diamètre).
L’ELUCK 2 est le produit
idéal pour véhicules banalisés.
L' ELUCK2, permet
d’équiper un véhicule banalisé d’une signalisation
lumineuse efficace et discrète et son générateur offrant
30 modes de fonctionnement différents.
Sa consommation 750 milliampères
et sa plage de tension 10 à 16 volts lui permet d’être installé
sur tout type de véhicules.
De plus, l' ELUCK2
propose la nouvelle fonction cruise light
(feu
de route = éclairage fixe et feu d'intervention = flash), voir plus
bas. |
|
|

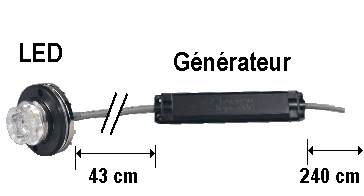

| La
LED avec son générateur |
 |
| Vue de l'ampoule à
led |

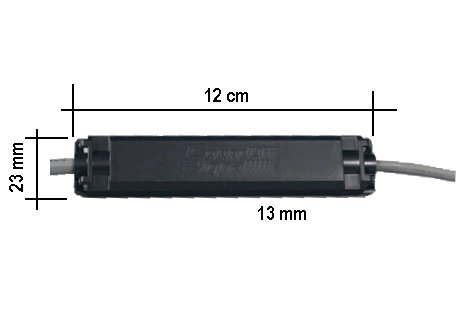

Vue du générateur |
 |
 |
|

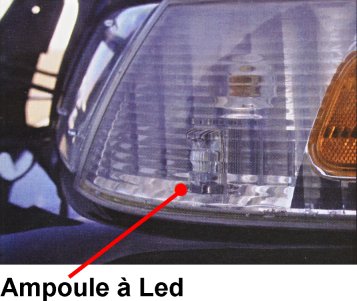

| Exemple d'installation de
ELUCK2
dans un optique de phare |
| Exemple d'implantation |

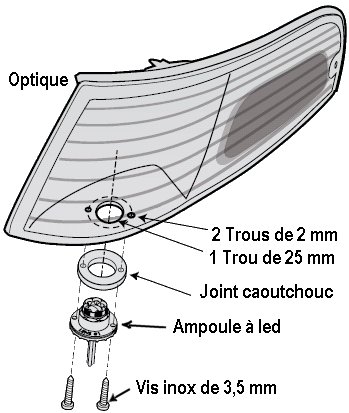

Montage |

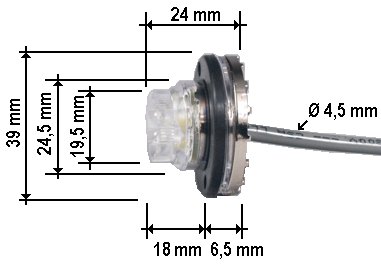

Vue de l'ampoule |
 |
 |
 |
|
|

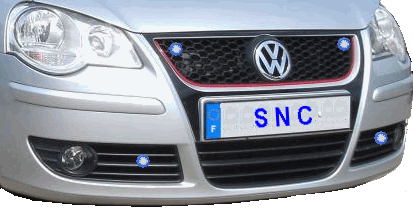

| Exemple d'installation de
ELUCK2
dans une calandre |
|
 |
|

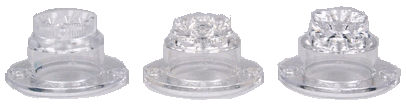

| L' ELUCK2
est fourni avec un jeu de 3 lentilles différentes : |
|
 |
 |
 |
 |
| Lentille 1 |
Lentille 2 |
Lentille 3 |
| Super grand angle |
Grand angle axial |
Grand angle latéral |
|

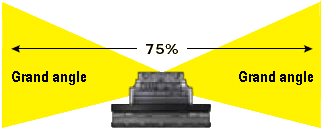

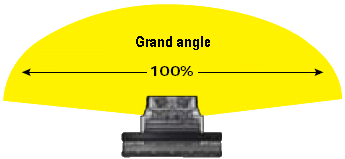

| La lentille n°1 Angle Extrême, distribution de la lumière
sur super grand angle, ce qui a pour effet d'utiliser tous les réflecteurs
présents dans l'optique d'origine pour renvoyer la lumière
émise. L' ELUCK2
est livré avec la lentille n° 1 montée.

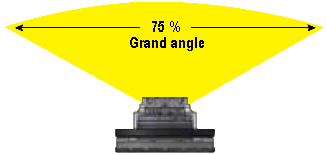

La lentille n°2 est conçu pour diffuser la lumière
vers le sommet de la lentille. Cette lentille est pus spécialement
destinée à une utilisation verticale ou horizontale.
La lentille n°3 diffuse la lumière latéralement pour
une meilleure visibilité latéralement. |
|
ELUCK 2 -
avec
fonction Cruise Light
|
La fonction Cruise
light permet d'avoir sur un véhicule deux signalisations
différentes.
La fonction « patrouille
», le feu est alors éclairé en fixe et d’une intensité
lumineuse réduite.
En fonction « intervention
», flashage du feu en puissance maxi. |
| Patrouille |
Intervention |
 |
 |
|
| Caractéristiques
électriques : |
Caractéristiques
mécaniques : |
|
Tension d'alimentation 10-16
Volts cc
sur commande 10 à
30 volts cc.
Consommation 0,75 Amp. par
module
Consommation sous 12 v.
0,75 Amp.
Température de fonctionnement
: - 40° à + 50°C
Nombres de programme : 30
Protection : IP 67 |
Longueur du module
120 mm.
Largeur du module 23 mm.
Hauteur du module 13 mm.
Poids du module 115
grammes
Boîtier du module
Plastique noir
Diamètre de l’ampoule
25 mm.
Hauteur de l’ampoule 24
mm.
Poids du module 62 grammes
|
 |
 |
|
télécharger la documentation Adobe Acrobat Reader :
445 k |
| ELUCK2
est un produit SoundOff |
